1 Einleitung

Mit dem USB-Interface wird es möglich die Telemetrie-Daten der DC/DS-Senderreihe anstatt per Bluetooth über USB zu nutzen. Das Android-Gerät muss dazu OTG fähig sein. Dies ist leider nicht bei allen der Fall.

Die Praxis zeigt dass ein Betrieb über Bluetooth bei geringer Anzahl von Nutzern problemlos funktioniert. Im Wettbewerbsbetrieb kommt es immer wieder zu Verbindungsabbrüchen auf dem Bluetooth-Link, weil hier eine große Anzahl von Sendern im gleichen Frequenzband wie Bluetooth, aber mit deutlich höherer Sendeleistung, betrieben werden.

Seit V1.00 wird sowohl das wsTech LinkVario (Pro) als auch SM GPS Logger II unterstützt.

2 Betrieb an DC/DS-16 und DS-24

Das USB-Interface wird mit dem beiliegenden Kabel mit UNI-Stecker mit dem Sender verbunden.

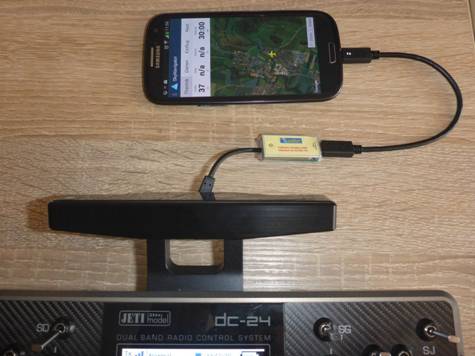

Mit dem OTG Kabel wird das USB-Interface mit dem Android-Gerät verbunden und somit vom Android – Gerät mit Strom versorgt.

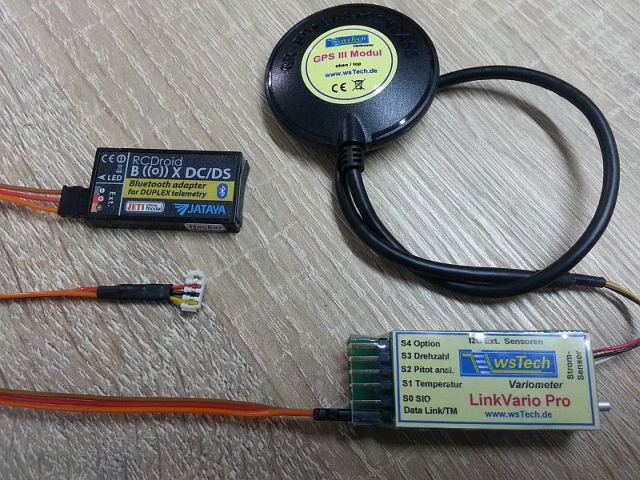

Die RCDroidBox kann einfach gegen das USB-Interface getauscht werden, da der Stecker kompatibel ist.

Das USB-Interface und die RCDroidbox können auch über ein V-Kabel parallel betrieben werden.

3 Betrieb an DC-24

Bei der DC-24 besteht die Möglichkeit, durch Umstecken eines Steckers in der DC-24, die Telemetrie-Daten auf die sog. PPM-Buchse an der Antenne der DC-24 auszugeben.

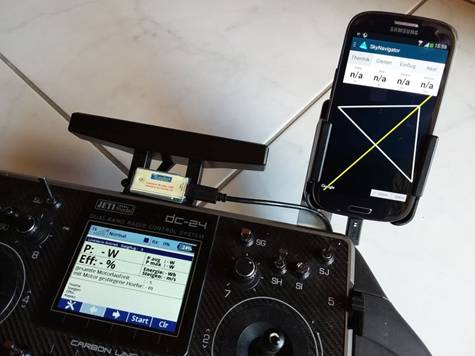

Das USB-Interface wird daher mit einem 3,5mm Klinkensteckerkabel mit dem Sender verbunden.. Die Verbindung zum Android-Gerät erfolgt auch hier per OTG-Kabel. Versorgt wird das USB-Interface aus dem Android-Gerät.

Hier die Variante mit fest verdrahtetem 3,5mm Klinkenstecker für DC-24

Das Klinkenstecker-Kabel des USB-Interface sollte möglichst rechtwinklig von der Buchse nach hinten führen um die Antennen nicht zu beeinträchtigen.

4 Steckerpositionsänderung im DC-24 Sender

Bei der DC-24 gibt die Möglichkeit durch umstecken des Kabel der Klinkenbuchse für den PPM- Ausgang auf den EX-Daten Stecker, diese als Anschluss für das USB Interface zu nutzen. Dies ist nur bei der DC-24 möglich, bei DS-24 nicht !

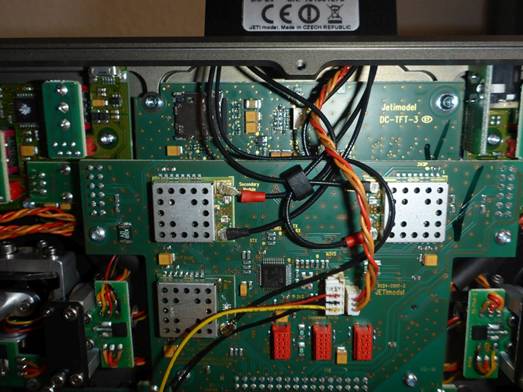

Originale Steckerbelegung PPM auf ext. Klinkenbuchse an der DC-24 Antenne

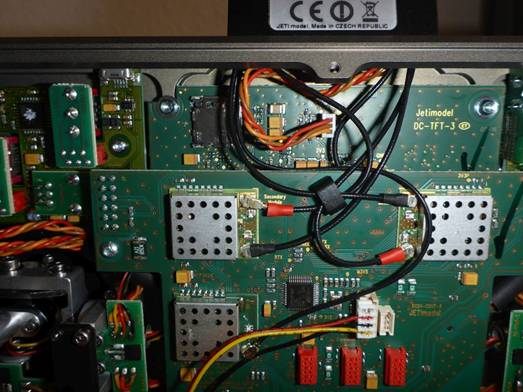

Geänderte Steckerbelegung für EX-Daten auf ext. Klinkenbuchse an der DC-24 Antenne (Anmerkung: in diesem Sender wird noch eine RCDroidBox parallel betrieben)

5 USB-Anschluss in Skynavigator-App aktivieren

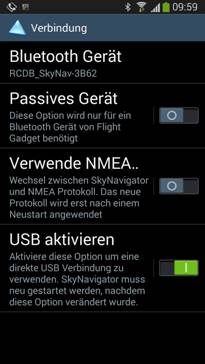

Unter Einstellungen > Verbindungen > USB aktivieren. Geht am besten wenn davor das Bluetooth in Android eingeschaltet wurde.

App mit Schliessen beenden.

Bluetooth im Android-Gerät abschalten.

Skynavigator App neu starten.

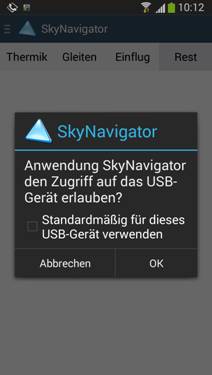

Nach dem Start der App wird das USB Interface am Android-Gerät angesteckt und es erscheint das USB Zugriffsfenster. Hier mit "ok" bestätigen.

Danach erscheint kurz ein kleines Info-Fenster mit dem Hinweis "USB ready".

6 Einheit der Geschwindigkeit für RCDroidBox anpassen

In der Skynavigator App unter Einstellungen > Display > Einheit der Geschwindigkeit auf bei wsTech LinkVario auf m/s, mit SM GPS Logger II auf km/h stellen.

7 Varianten des USB Interface

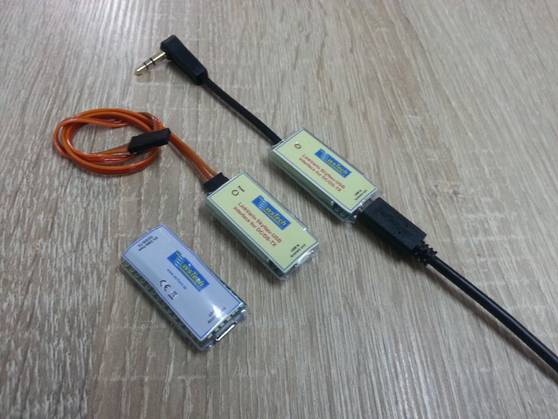

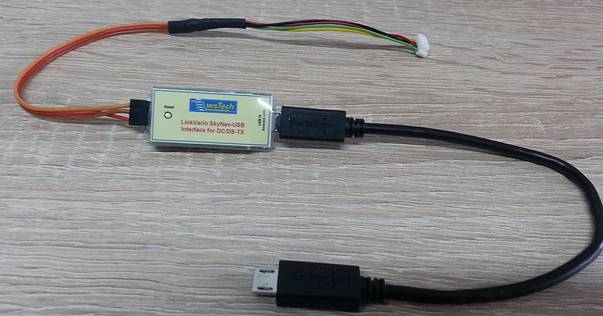

Oben die Variante mit fest installiertem Klinkenstecker zum Betrieb an der ext. Buchse der DC-24.

In der Mitte die Variante mit UNI-Stecker für die EX-Daten.

Unten das Interface von der Unterseite. Rechts wird immer das USB OTG Kabel welches zum Android-Gerät geht angesteckt.

8 Hinweise zum Betrieb

· Im USB-Interface befindet sich eine LED, welche bei jeder neu zum Skynavigator übertragenen GPS-Position blinkt.

· Im Sender muss unter Systemfunktionen > Senderkonfiguration > PPM-Einstellungen > EX Datenverkehr aktiviert sein.

· Das USB-Interface arbeitet nur in Verbindung mit LinkVario und LinkVario Pro.

· Beim LinkVario Pro muss im Setup ( über JetiBox ) die SkyNavTime aktiv sein.

· Beim LinkVario ist FW V1.63 und das passende GPS-Modul Voraussetzung.

· Das USB-Interface wird aus dem Android Gerät mit Strom versorgt.

· Beim mitgelieferten USB OTG Kabel wurde der USB-Stecker, der zum Android-Gerät geht, weiß markiert.

· Im Gegensatz zu den LinkVario's sind beim Betrieb mit SM GPS Logger II die Zeiten für die GPS Positionen zwischen den Sekundenwerten interpoliert, da der GPS Logger nur ganze Sekundenwerte vom GPS Sensor über die Telemetrie liefert.

9 Aufgabensteuerung in Skynavigator App

Anmerkung: Es handelt sich hier nur um ein Beispiel, es können auch andere %-Werte benutzt werden.

Aufgabe Skynavigator	Skynavigator %-Aufgaben-Wert	Jeti Servoweg in %	Pulslänge in us
Start	5%	-90%	1050
Thermik	20%	-60%	1200
Gleiten	40%	-20%	1400
Einflug	60%	+20%	1600
Reset	80%	+60%	1800
Stopp	95%	+90%	1950

Hier alle technischen Details in der Bedienungsanleitung
